4J29（可伐合金，kovar alloy）是一种铁镍钴定膨胀封接合金
主要用途：
在电真空工业和硬玻璃进行匹配封接
主要特征：
在一定温度范围内具有与硬玻璃相近的线膨胀系数
| 俄罗斯 | 美国 | 英国 | 日本 | 法国 | 德国 |
| 29HK | kovar | Nilo K | KV-1 | Dilvar P0 | Vacon 12 |
| 29HK-BЍ | Rodar Techallony Glasseal29-17 | Teleaseal | KV-2 KV-3 | Dilver P1 | Silvar |
| C | P | S | Mn | Si | Cu | Cr | Mo | Ni | Co | Fe |
不大于 | ||||||||||
| 0.03 | 0.02 | 0.02 | 0.5 | 0.3 | 0.2 | 0.2 | 0.2 | 28.5-29.5 | 16.8-17.8 | 余量 |
| 密度 | g/cm3 | 8.25 |
| 居里点 | ℃ | 430 |
| 电阻率 | μΩ· m | 0.48 |
| 抗拉强度 Mpa | 冷态 | |
| 退火 | 520 | |
| 屈服强度 Mpa | 冷态 | |
| 退火 | 330 | |
| 延伸率% | 冷态 | |
| 退火 | 30 |

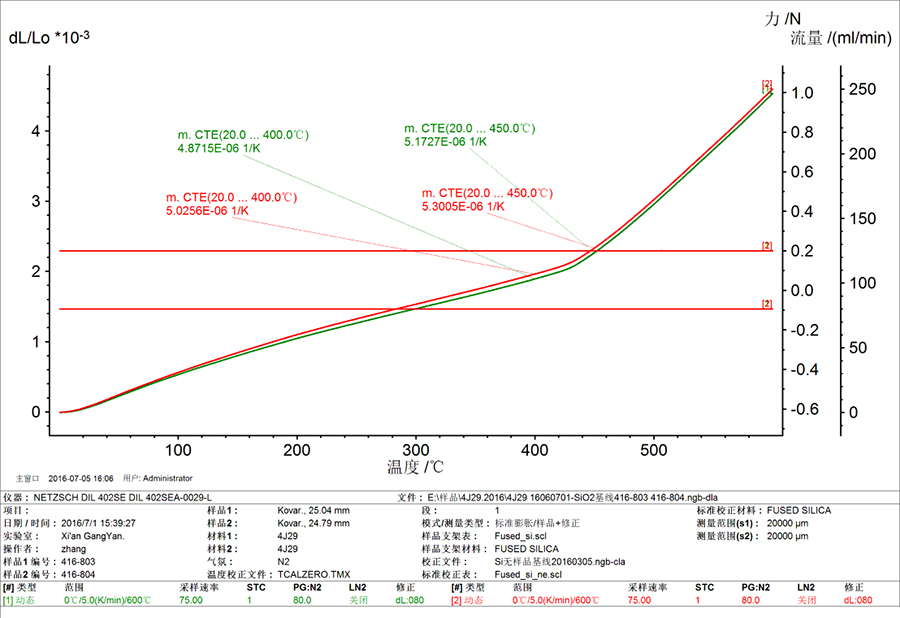

| 试样热处理制度 | 平均线膨胀系数 ā/（10-6/℃） | ||
| 20-300℃ | 20-400℃ | 20-450℃ | |
| 在氢气气氛中加热至900℃±20℃，保温1h，再加热至1100℃±20℃，保温15min，以不大于5℃/min速度冷至200℃以下出炉 | --- | 4.6-5.2 | 5.1-5.5 |
| 形式 | 规格/mm | 交货状态 |
| 棒材 | 5.0-8.0 | 冷拉 |
| 8.0-30.0 | 热轧 | |
| 30.0-180.0 | 热锻 | |
| 板材 | 3.5-30.0 | 热轧 |
| 30.0-40.0 | 热锻 | |
| 带材 | 0.2-3.5 | 冷轧 |
| 扁丝 | 0.5-5.0 | 热轧 |
| 圆丝 | 0.1-5.0 | 冷拉 |
| 毛细管 | 外径8.0-1.0，内径0.1-8.0 | 冷拉 |
| 管材 | 外径120-8.0, 内径8.0-129 | 冷拔 |
